薄膜开关EMI设计基础：连接器、线缆与信号完整性

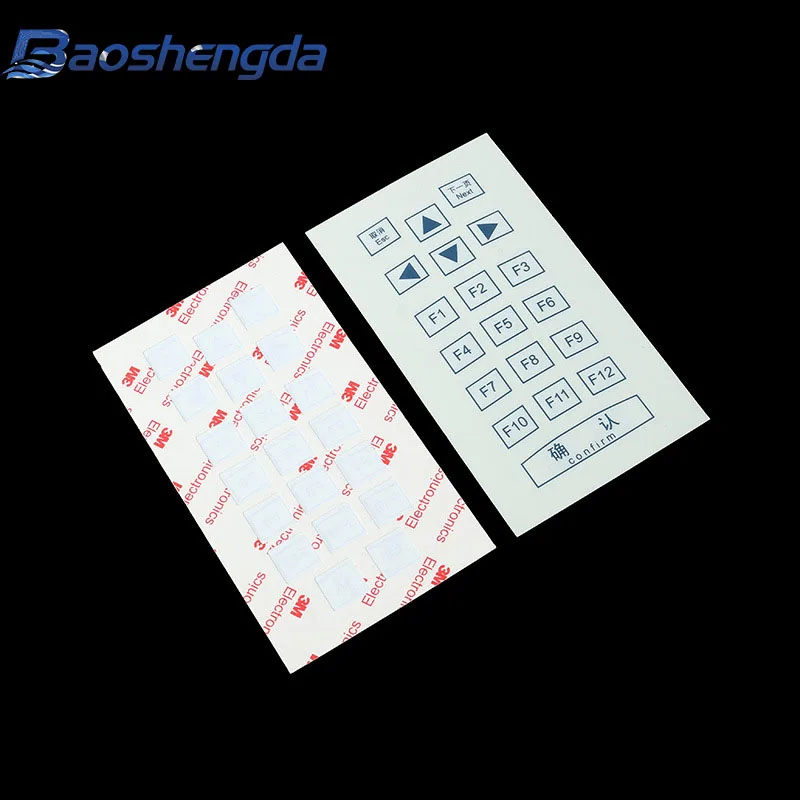

在电子产品的电路设计中，电磁兼容性（EMI）是一个不可忽视的重要课题。薄膜开关作为人机交互界面的组成部分，其电路设计同样需要考虑EMI防护问题。本文将从薄膜开关电路的特点出发，分析EMI防护的设计要点和工程实践方法。

一、薄膜开关电路的EMI特性分析

薄膜开关的电路层通常由导电油墨印刷在柔性基材上构成，线路走向和间距受到面板布局的约束。与刚性PCB相比，薄膜开关的电路层在结构和材料上有所不同，这也带来了不同的EMI特性。

薄膜开关电路的信号线路可能充当天线，接收或辐射电磁干扰。按键触点在通断瞬间可能产生瞬态信号。连接器引出的线路也是潜在的干扰耦合路径。理解这些特性是制定有效防护策略的基础。

二、接地与屏蔽设计

良好的接地设计是EMI防护的基础。在薄膜开关电路中，可以考虑设置接地层或接地走线来提供低阻抗的回流路径。宝盛达科技在工程实践中建议，接地设计需要在电路布局阶段就纳入考量，而不是事后补救。

屏蔽设计方面，可以在电路层和面板之间增加屏蔽层，或者在薄膜开关整体结构中集成屏蔽功能。屏蔽材料的选择和接地方式都会影响屏蔽效果。设计时需要综合考虑屏蔽效能、成本和结构可行性。





三、滤波与信号完整性

在信号线路上增加滤波措施可以有效抑制传导干扰。常见的滤波方案包括在信号线上串联电阻、添加滤波电容或使用滤波连接器。滤波参数的选择需要根据信号特性和干扰频率来确定。

信号完整性也是EMI设计中需要关注的方面。线路的阻抗匹配、走线长度和信号上升时间都会影响电磁辐射特性。在薄膜开关的设计中，由于线路布局受到面板尺寸和按键位置的限制，需要在满足功能需求的前提下尽量优化信号路径。

四、连接器与线缆的EMI处理

连接器是薄膜开关与主控电路之间的接口，也是EMI防护的关键节点。连接器的屏蔽设计、接触可靠性和引脚分配都会影响整体的EMI性能。

线缆的走线和屏蔽同样重要。从薄膜开关连接器到主控板的线缆如果处理不当，可能成为干扰的辐射源或接收器。建议使用屏蔽线缆，并确保屏蔽层的良好接地。

五、布局与走线优化

薄膜开关电路的布局对EMI性能有直接影响。信号线路与电源线路的间距、高速信号线的走线方式、接地过孔的布置等都是需要优化的要素。

在布局优化时，可以遵循一些基本原则：关键信号线尽量短且直，避免形成大的环路面积。模拟信号和数字信号的线路适当分隔。电源走线有足够的宽度以降低阻抗。

六、EMI 设计验证示例

工业控制器可把接地网格、串联阻尼、屏蔽连接器和屏蔽双绞线列入候选措施，但具体组合取决于干扰源、频段、回流路径、接口和整机接地。应在最终线缆、壳体与工作模式下按适用标准测试，不能用匿名案例替代结果。

七、常见问题解答

问：薄膜开关电路设计中常见的EMI问题有哪些？
答：常见问题包括信号线路对外辐射干扰、外部干扰通过信号线耦合进入电路、按键触点产生的瞬态干扰传导等。具体问题的表现与电路布局、使用环境和信号特性有关。

问：接地设计在薄膜开关EMI防护中起到什么作用？
答：良好的接地设计可以提供低阻抗的干扰回流路径，减少干扰信号的辐射和耦合。在薄膜开关中，可以通过设置接地层、接地走线和合理的接地点布局来优化接地效果。

问：薄膜开关有哪些合规性考量？
答：EMI相关的合规性考量主要涉及产品需要通过的电磁兼容测试标准。不同应用领域和产品类别对应的测试标准和要求有所不同。建议在项目初期明确目标市场的EMC法规要求，作为电路设计的输入条件。

问：如何平衡EMI防护与成本控制？
答：EMI防护设计越早介入，通常成本越低。在布局阶段就考虑EMI因素，可以避免后期增加屏蔽材料或修改模具带来的额外成本。建议根据产品的实际使用环境和合规要求来确定防护等级，避免过度设计。

薄膜开关电路的EMI防护是一个需要系统设计的问题，从布局规划到材料选择，从接地设计到连接器选型，每个环节都需要综合考量。宝盛达科技建议在产品开发早期就引入EMI防护的设计思维，与电路设计团队协同优化方案。如需针对具体项目进行EMI防护方案咨询或打样验证，欢迎联系宝盛达科技技术团队进行技术评估。
