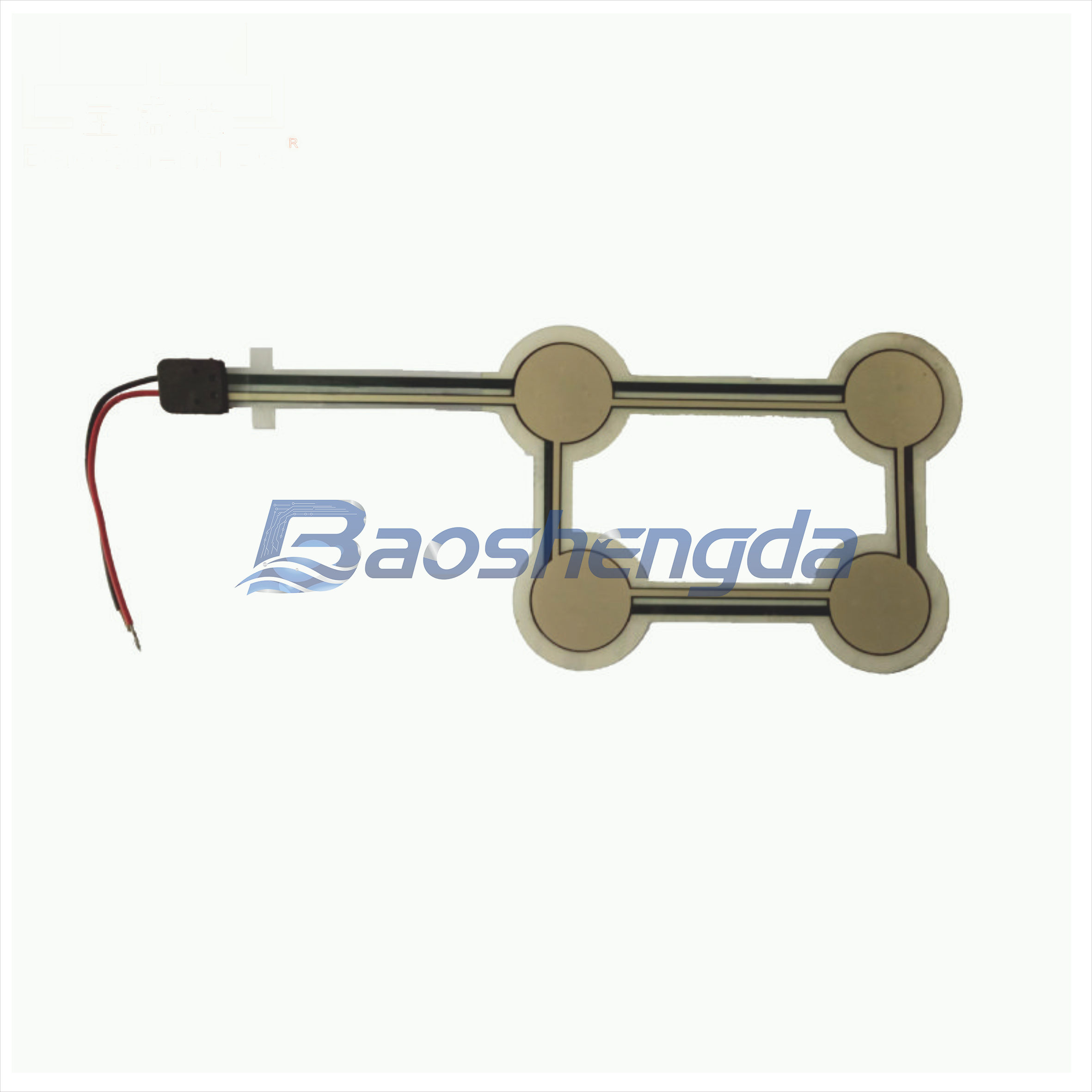

FSR 压力传感器

FSR压力传感器适用范围与设计边界

直接结论：FSR适合在空间受限、需要薄型柔性结构的产品中进行阈值检测或相对力趋势采集。它不是精密称重元件，最终输出会受到感应区尺寸、执行器接触面积、壳体堆叠、尾线受力、读取电路与标定方法影响。

宝盛达可按感应区形状、点阵、尾线方向、连接器、背胶和装配结构提供打样评估。所有量产参数应以双方确认的图纸、签样和测试条件为准。

工程确认要点

说明：以上为选型和打样阶段的参考边界，不构成未经签样的最终规格承诺。

询价和打样需要提供

• 最低检测力、常用工作力、过载力，以及需要阈值判断还是相对力趋势。
• 执行器的材质、形状、接触面积、行程和偏压可能性。
• 感应区尺寸、禁布区、螺柱或筋位避让及壳体公差。
• 尾线方向、弯折半径、连接器间距和应力释放方式。
• 读取电路、分压电阻、ADC或固件阈值，以及样品验收方法。
• 温湿度、清洁剂、振动、长按时间和预期数量。

常见问题

FSR可以直接替代机械压力开关吗？

不能一概而论。FSR适合薄型和柔性结构，但输出是连续电阻变化；是否可替代机械开关，需要结合阈值电路、执行器、公差、寿命和失效模式验证。

为什么手指按压正常，装进外壳后数据会漂移？

橡胶垫、塑胶柱、泡棉和壳体筋位会改变受力面积、位置与预压。样品必须在接近真实装配的夹具或整机中验证。

FSR能否用于精确测力？

FSR更适合阈值检测和相对趋势。如果项目要求高绝对精度，应评估温漂、迟滞、重复性和逐点标定，必要时选择其他传感方案。

FSR可以做防水吗？

传感器可以采用密封结构，但整机防水取决于外壳、背胶、尾线出口和装配工艺。可参考IP防护与环境验证指南。

如何设计读取电路？

常见方案为分压采样或恒流读取，需根据目标量程、ADC、滤波和固件阈值选择。详见FSR信号调理电路指南。

相关产品与工程支持

需要同时集成按键和压力输入时，可查看薄膜开关定制；更多选型资料见资源与支持。

准备打样：请发送图纸、感应区、执行器、量程、尾线、连接器、应用环境、数量和验收方法。联系宝盛达工程团队，申请图纸评估与打样报价。
