薄膜开关电路设计：走线、触点与叠层验证

薄膜开关可作为工业控制、医疗设备和消费电子等场景的人机交互界面，具体适用性仍由项目条件决定。电路设计与多层结构会影响产品的可靠性、手感和寿命。本文按项目定义、材料选择与验证方法梳理设计要点，不把通用经验当作具体项目结论。

一、薄膜开关的基本结构组成

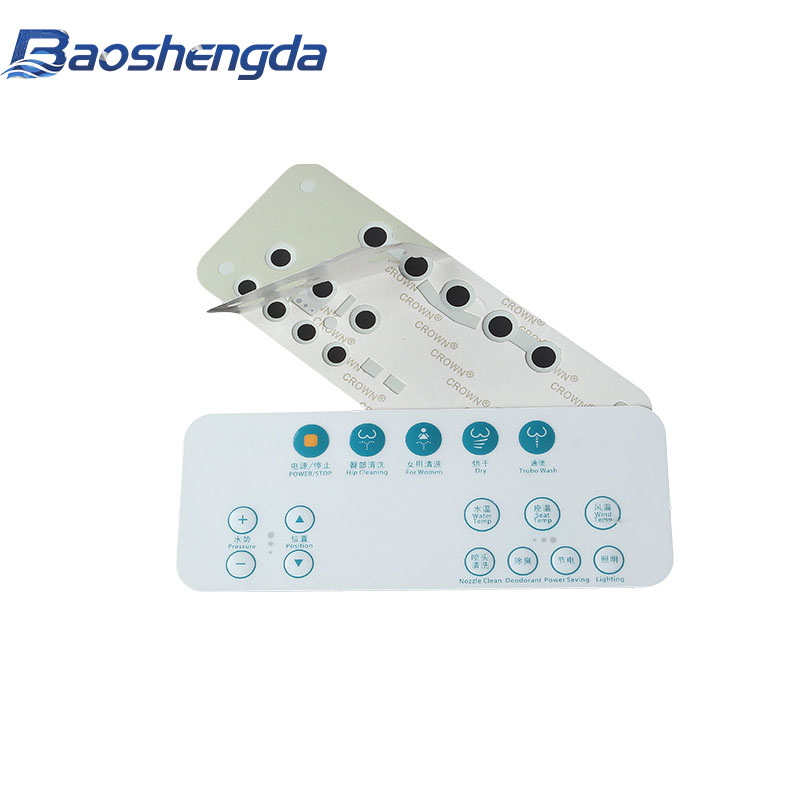

薄膜开关通常由面板层、上电路层、隔离层、下电路层和背胶层组成。面板层多采用聚酯或聚碳酸酯材料，承担标识与防护功能。上电路层与下电路层可通过导电浆料形成线路与触点，隔离层用于保持非按压状态下的触点间隔。材料厚度和结构应按使用环境调整；防水、防尘与耐化学要求必须分别注明试验条件和判定方法。

二、电路设计的关键参数

电路设计是薄膜开关的核心环节。设计师需要考虑触点直径、线路间距、回路电阻、绝缘电阻等参数。触点尺寸应结合反馈结构、行程、操作手感、电气要求与制造能力确定，并通过样件验证。线路间距应根据印刷工艺、材料绝缘特性、回路要求和检验能力确定，并写入项目图纸。是否需要仿真及采用何种验证方式，应由电路复杂度和量产风险决定；批量一致性以过程记录和检验结果判断。

回路电阻是影响开关灵敏度的重要指标。线路电阻取决于浆料体系、线宽线长、固化条件和测量方法，不能仅按银浆或碳浆类别套用固定值。设计时需根据控制器输入阻抗计算允许的最大回路电阻，避免信号衰减。绝缘电阻应按材料、层间结构、测试电压、湿度和判定方法约定，不能仅凭一个通用阈值判断潮湿环境下的结果。

三、多层结构的叠加工艺

多层结构的叠加精度是可靠性评估中的一项输入。多层对位应在图纸中定义基准、测量位置、抽样方式和公差；光学定位孔与模具配合可作为工艺方案，实际偏差以对应批次检验记录为准。隔离层开窗与上下电路触点应按图纸基准对位，并在样件与批次检验中确认；若出现按键失灵或连触，还需同时排查触点状态、层间间距、装配和污染等因素。

上电路层的材料与厚度应根据线路、手感、弯折、装配和环境要求选择，并引用具体材料牌号的数据表。下电路层可评估聚酯或柔性电路板方案；选择时除线路复杂度外，还应核对连接方式、弯折、装配空间和验证要求。高密度按键场景可评估柔性电路板方案，但是否采用应结合线距、连接方式、装配空间、成本和样件验证结果。

四、手感与寿命的平衡设计

薄膜开关的手感受反馈结构、材料、行程和装配条件共同影响。金属弹片与聚酯凸包在手感、结构、成本和寿命验证方法上不同。选型应结合操作频率、载荷、预算和样件测试，不能只按“高频”或“低频”直接指定方案。

寿命测试应按项目定义循环次数、载荷、行程、环境、样本量和失效判据，不能用未注明条件的通用次数验收。影响寿命的因素包括弹片材料、触点镀层、面板耐磨性等。设计时需综合考虑这些因素，避免因单一环节的短板导致整体寿命不达标。

五、常见问题与解决方案

排查清单可先覆盖按键手感不一致、触点表面状态、面板起泡或脱落等现象；这些现象的原因应结合材料、结构、环境与过程记录判断。排查时可从以下环节入手：手感差异可从反馈结构安装、面板厚度和装配状态入手；接触异常应结合触点材料、表面处理、污染与电气测试排查；面板脱落则需核对背胶、基材表面、贴合条件和环境工况。

六、选型验证清单

在方案确定前，建议按以下清单进行验证：确认使用环境温度和湿度范围，确认是否需要防水防尘等级，确认按键操作力和行程要求，确认电气参数如回路电阻和绝缘电阻，确认寿命要求，确认面板耐化学品要求，确认安装方式与尺寸公差。批量生产前可安排试产，并按双方确认的项目指标判断是否进入下一阶段。

常见问题解答

问：薄膜开关的回路电阻应如何确定？

答：回路电阻没有脱离材料、线路几何和控制器输入条件的通用值，应按具体回路计算并用样件测量确认。具体数值需根据控制器的输入阻抗和信号处理要求确定。相关输入和计算结果应记录在项目图纸或验证文件中。

问：金属弹片和聚酯凸包如何选择？

答：金属弹片是否适合高频使用，应结合型号、操作载荷、行程、环境和失效判据验证；手感也需以样件确认。聚酯凸包是否适合目标频率与成本边界，同样应结合材料、结构和项目级寿命测试判断。选择时需综合考虑使用频率、手感偏好和预算。

问：薄膜开关如何提升防水性能？

答：可从三方面入手：一是面板与壳体之间增加密封圈或防水背胶；二是电路层采用全封闭设计，避免液体渗入；三是引出线部位采用灌封或热缩管保护。具体防水方案应根据壳体接口、引出线、密封材料、安装方式和目标试验条件逐项确认。

问：薄膜开关的面板材料如何选择？

答：常用材料包括聚酯和聚碳酸酯。不同牌号在耐磨、透光、抗冲击和成本上的表现并不相同，不能只按材料名称判断；应核对数据表并用样件确认。材料选择应结合使用环境、外观要求、预算和材料数据表，通过样件确认。

问：多层结构的对位精度如何确认？

答：定位孔设计和模具状态只是对位评估的一部分，还应结合定位基准、材料变化、测量方法和装配条件判断。对位精度应由图纸公差、定位基准、模具状态、测量方法和批次检验记录共同确认。检验频次、测量位置和纠偏规则应写入项目质量计划，并以实际记录为准。
