薄膜开关电路层线宽线距、银浆印刷与绝缘如何控制

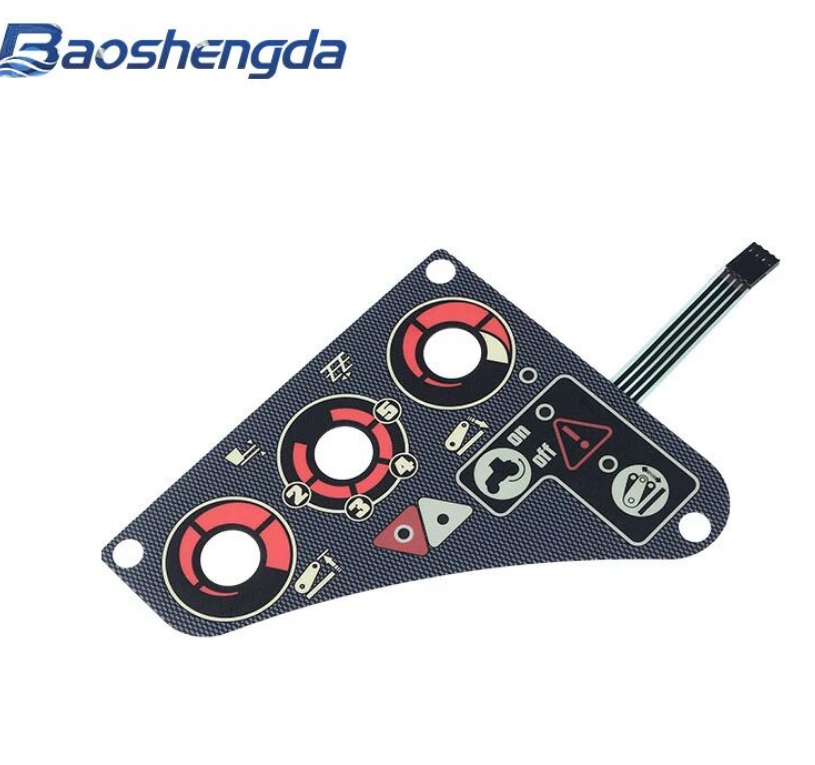

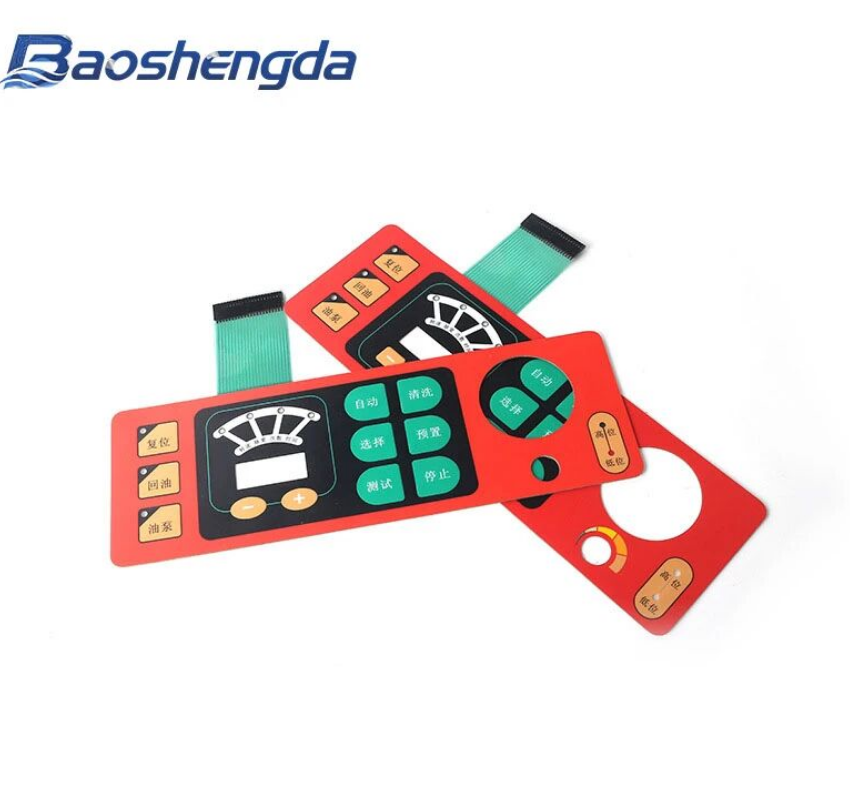

薄膜开关电路层承担信号导通与连接功能，电气表现和耐久性会受到线路结构、材料、印刷、装配与使用条件共同影响。本文按间距与线宽、银浆印刷、绝缘和导通电阻四个环节说明需要确认的输入。

一、 电路间距与线宽设计

安全间距：导线间距应结合基材、线路电压、印刷分辨能力、环境和绝缘要求确定。高密度布线能否采用，需要通过图纸评审、样件检查与电气测试确认。 导线宽度：信号线与电源线宽度应结合载流、允许压降、温升、印刷能力和空间约束确定，并在样件与整机条件下复核。 引线过渡：线路引出至端子的渐变区域应在图纸和样件中检查过渡形状、间距、印刷完整性与应力分布。

二、 银浆印刷厚度控制

厚度控制：银浆干膜厚度应按银浆体系、网版、线路阻值、绝缘要求与印刷能力设定项目范围，并记录测量位置、测量方法和判定条件。 均匀度监控：同批次厚度偏差应按材料体系、印刷参数和双方确认的检验方法设定控制范围，并记录测量位置、样本量与判定条件。网版张力、刮刀压力与角度、银浆黏度等过程参数应纳入批次记录。

三、 绝缘层防短路设计

绝缘层用于隔离不同电位导体，主要有以下两种实现方案： 丝印绝缘油墨：厚度应结合油墨体系、线路结构和绝缘要求设定。针孔风险需要在目标温湿度、清洁度与电气条件下，通过外观、绝缘和环境测试检查。 贴合绝缘薄膜：是否采用应结合介电要求、材料相容性、环境、结构空间、工艺和成本评估，并由样件测试确认。 跳线设计：线路交叉点的绝缘材料与覆盖范围应结合结构、材料收缩和印刷偏差确定，并通过样件检查与绝缘测试验证。

四、 导通电阻的综合控制

导通电阻由“线路电阻”和“接触电阻”两部分组成： 线路阻值：需在设计初期计算最坏情况，对长距离传输线路可适当加宽导线予以补偿。 接触阻值：接触电阻需要结合弹片与触点材料、接触面积、表面处理、按压力度、行程和环境条件评估。镀层或其他表面处理是否采用，应以材料相容性、环境试验和接触电阻记录为依据。 工程判断：电路层制造涉及材料、线路、印刷、绝缘与装配等相互关联的环节。性能与成本的取舍应按图纸、样件、批次记录和验收条件评估。 如需讨论薄膜开关电路方案，可在联系时提交图纸、材料、线路负载、使用环境和验收要求；评估范围、样件安排与风险项以双方书面确认内容为准。
