机器人夹爪力控中的FSR：任务边界、标定与验证

FSR能否用于机器人夹爪力控，先看任务，不先看传感器名称。接触确认、夹持状态监测与可溯源的闭环力值控制，对重复性、迟滞、蠕变、采样和标定的要求不同；候选方案要放到同一夹具、接触几何、电路、控制器和环境中验证。

FSR薄膜压力传感器可以作为夹爪方案的候选感知元件，但“薄、柔性”不能直接推出整机效果。型号、受力面积、压头形状、安装预紧、电路和控制逻辑都会改变读数。本文保留机器人夹爪这一任务边界，给出标定、对比与放行方法，不对未验证型号作性能排序。

一、FSR适合哪些夹爪任务？

如果任务只要求确认是否接触、识别相对力度区间或观察变化趋势，FSR可以进入候选。是否合适仍取决于具体型号、夹持面、目标载荷、电路和允许误差，不能用“低成本”代替技术验收。

用于接触确认时，可以把输出阈值作为控制输入，但阈值要在目标工件、夹持速度和控制周期下标定。还要验证漏检、误触发、偏心受力和工件差异；没有整机记录时，不能把“达到阈值”写成防损结果。

薄膜外形便于评估有限空间或曲面安装，但机械界面仍要单独设计。压头硬度、受力面积、贴合层、预紧和走线都会影响响应；抓取节拍是否满足要求，应连同采样频率、滤波和控制延迟一起测试。

碰撞检测、工件有无判定或相对压力分布，也可以列为候选任务。不过安全功能不能只依赖页面描述：诊断覆盖、故障状态、冗余和整机风险控制应按设备要求另行确认。

二、何时不能直接把FSR当作闭环力值依据？

若任务需要可追溯的绝对力值、跨批一致性或长时间恒力控制，就不能仅凭FSR类别做结论。先用目标型号和完整信号链测量重复性、迟滞与蠕变，再与系统误差预算和控制稳定性要求比较。

1. 重复性要绑定型号、装配与测试条件

重复性测试应固定传感器型号与批次、压头、受力位置、加载速度、预处理、电路、采样和环境，并报告样本与离散结果。若整机误差预算无法容纳实测偏差，再排除该型号或调整方案；本文不沿用缺少这些条件的固定百分比。

2. 迟滞要看加载与卸载路径

迟滞应从同一型号、同一载荷范围下的加载与卸载曲线计算，并写明基准、速度和预处理。动态抓取还要记录循环路径、滤波与控制器响应；没有同条件数据时，不给出通用比例，也不把偏差描述成不可逆。

3. 蠕变要按保持时间和环境记录

恒定载荷下的输出变化要按任务所需保持时间记录，同时控制温度、安装应力和电路漂移。若校准、补偿或重新采样后仍不能满足验收指标，才可判定该型号不适合该项恒力任务。

因此，FSR在夹爪中的角色应由任务证据决定：接触信号、相对变化量或绝对力值是三种不同目标。精密插入、装配或恒力贴合项目，应先定义误差预算、动态响应和保持时间，再用样件结果决定FSR能否承担主反馈。

三、如何在同一工况下比较候选方案？

比较方案时，先统一任务、量程、过载、接触几何、带宽、允许误差、安装空间、环境、维护和成本口径。不同原理解决的测量维度并不相同，不能只拿单项数据表参数直接排出优劣。

1. 应变式力传感器：核对量程、维度与安装刚度

应变式方案可以按单轴或多轴测量需求筛选。六轴力/力矩系统关注三个方向的力与力矩分量；实际选型还要核对具体型号的量程、过载、分辨率、交叉耦合、安装刚度、接口和校准文件。

这类系统可能增加结构空间、配合面、线缆和采集接口，成本也要按完整系统报价比较。它是否适合夹爪，仍取决于目标测量维度、机械改造、控制器兼容和整机验证，本文不使用无来源的固定成本倍数。

2. 电流或扭矩估算：验证模型与摩擦补偿

利用电机电流、传动关系和模型估算接触力，可以减少夹持面传感元件，但结果会同时受到摩擦、传动效率、间隙、温升和姿态影响。评估时要说明可读信号、模型版本、补偿方法和校准基准。

应在目标速度、负载、姿态和热状态下比较估算值与参考测量值，分别记录静态、动态和反向运动误差。验收结论只覆盖完成测试的机器人、夹爪、控制参数和工况。

3. 电容式触觉传感器：验证电路与环境敏感性

电容式触觉方案把机械形变转换为电容变化。比较时应使用具体型号，在相同夹持面、量程、速度、环境和信号处理条件下测量线性、重复性、迟滞、漂移与动态响应，不能从传感原理直接推出综合性能。

集成评估还要覆盖测量电路、PCB走线、屏蔽、寄生电容、线缆和湿度影响。器件、制造和标定成本以候选型号与项目报价为准，不从技术类别推断应用层级或市场采用情况。

4. 其他压阻材料方案：按具体型号验证

不同导电填料、基材、电极与封装会形成不同器件特性。若考虑其他压阻方案，应索取具体型号数据表和批次样品，在同一夹具、电路和环境下复测；没有制造记录与统计数据时，不判断其量产成熟度或批次水平。

四、FSR与其他感知方案如何组合？

组合架构是否有价值，要看不同信号是否承担不同任务。例如主反馈负责可追溯力值，FSR只负责接触位置或相对变化；两路信号的采样、时钟、故障处置和控制优先级应在系统方案中写清。

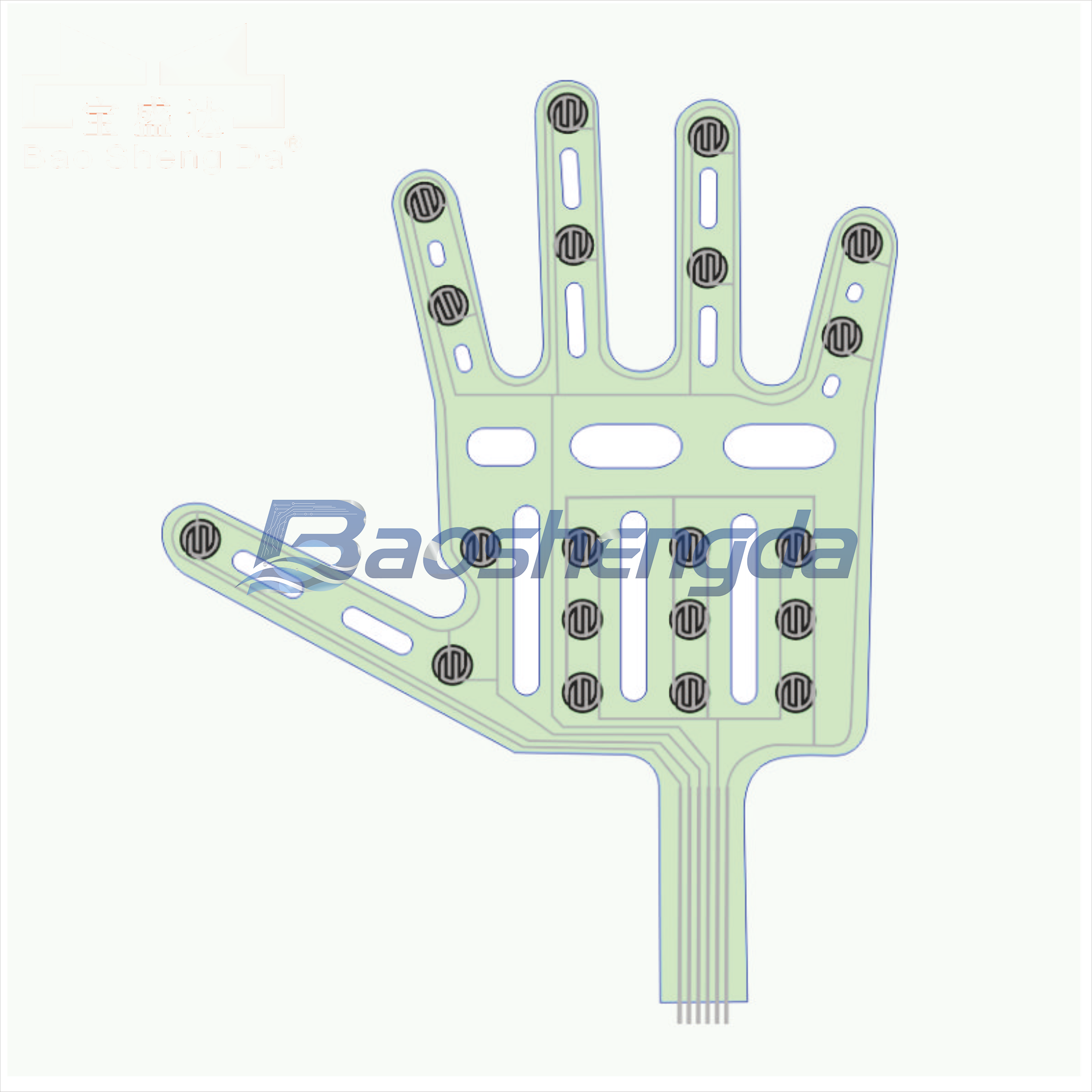

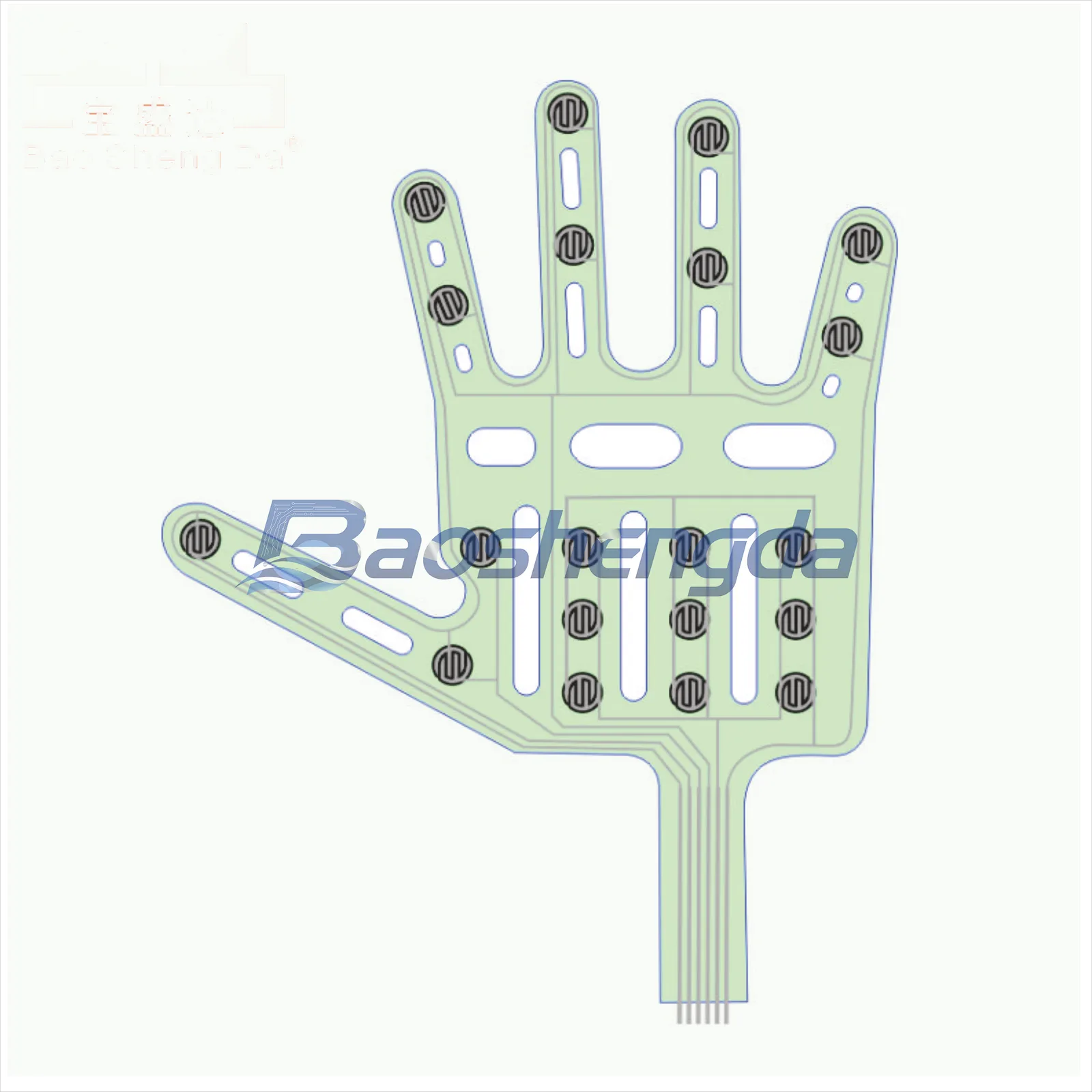

若在夹持面布置多个感应单元，应先确认每个单元的受力路径、串扰、扫描电路和标定方式，再验证位置或分布判断是否稳定。姿态校正、偏心识别和抓取结果属于整机结论，必须由目标工件和控制算法的测试记录支持。

五、夹爪力控选型需要哪些输入？

选型输入至少包括：任务类型、工件与接触面、载荷范围、允许误差、保持时间、动作速度、控制周期、安装空间、环境、寿命和失效处置。资料不完整时，先补输入，不急着指定传感器。

FSR候选要对应具体型号，并提交压头、夹持面、预紧、贴合、引线和电路方案；数据表中的典型曲线只用于制定试验范围，不能替代样件标定。

需要绝对力值或动态闭环时，把FSR、应变式、电流或扭矩估算、电容式等候选放到同一任务下比较。测试记录应包含样本、夹具、加载路径、环境、采样、算法、误差指标和失效判据。

放行顺序可以很简单：先冻结任务和验收指标，再完成台架标定与重复试验，最后做整机循环和异常工况验证。结论只覆盖测试过的型号、批次、机械结构、电路、软件版本和环境；任何一项变更都应评估是否需要复测。
