动态冲击下的FSR信号怎么验证：载荷、带宽与漂移

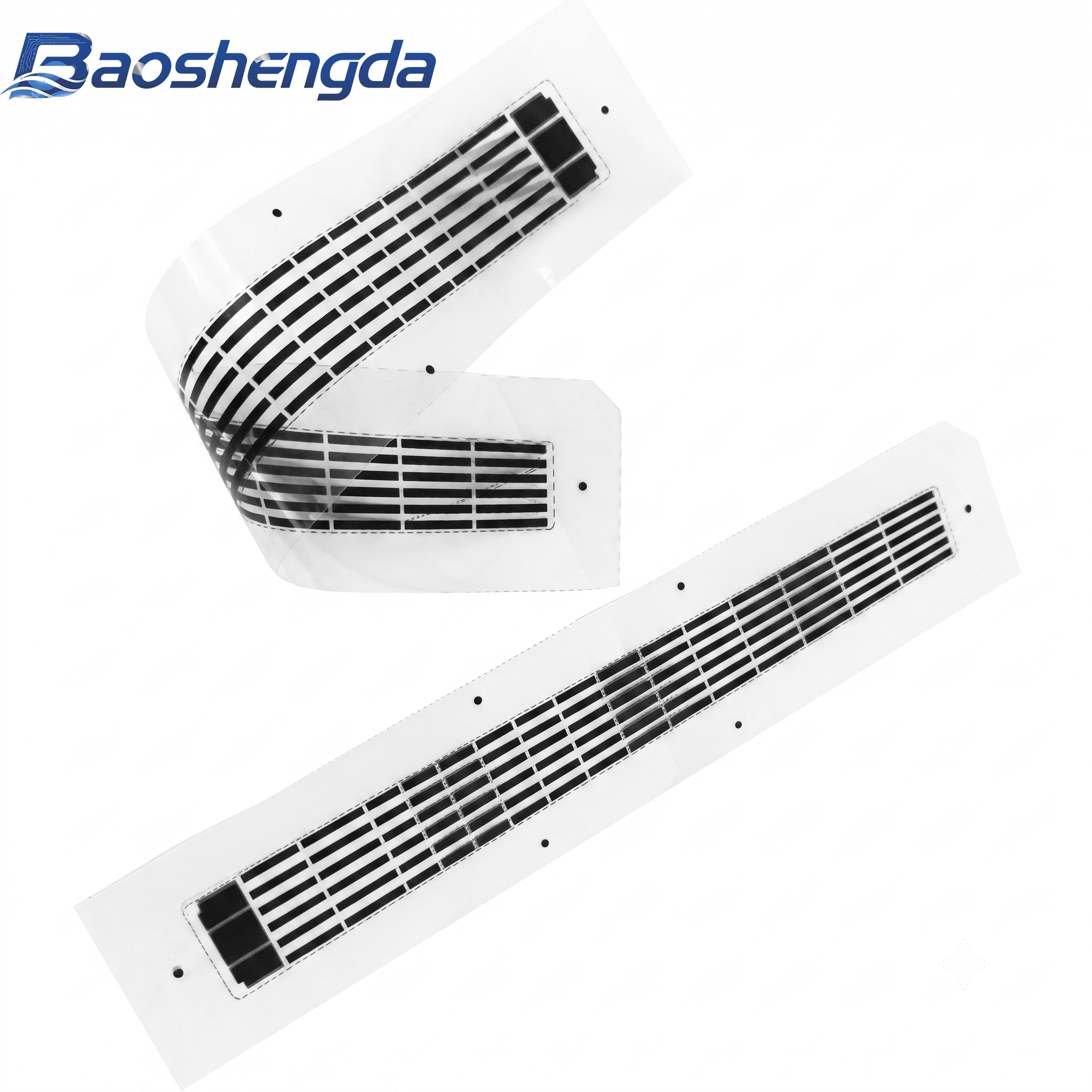

FSR薄膜压力传感器遇到动态冲击时，输出波形不仅取决于传感片，还会受到冲头、接触面、支撑结构、读取电路、采样和滤波的共同影响。因此，看到过冲、振荡或基线变化，不能直接判断是材料问题，也不能只靠调整软件滤波得出结论。

动态冲击验证应从可重复的载荷和同步记录开始，再逐层排查机械结构、传感器、模拟前端与数据处理。下面的流程适用于样件评估和故障定位；具体响应、带宽、采样、循环和寿命结论必须绑定当前型号、夹具、工况与原始数据。

一、先定义被测冲击

“快速按压”或“冲击一下”无法形成可复验条件。测试前应记录加载头形状、接触位置、支撑方式、载荷方向、波形特征、重复节奏和环境状态。如果系统要判断峰值、接触时刻、冲量或状态切换，还应提前写清输出指标与允许误差。

参考载荷应由适合目标动态范围的测量链同步记录。没有参考通道时，FSR输出只能说明自身电信号发生了变化，不能单独证明真实载荷波形。

二、先排除夹具和接触面的影响

冲击点偏移、接触面不平、支撑件回弹、粘接层压缩和装配间隙，都可能改变传力路径。相同传感片在不同夹具里得到不同波形，并不意外。

• 固定加载位置和方向，拍照或用图纸记录接触关系；
• 记录传感片、垫片、胶层、支撑件和紧固状态；
• 检查冲击前后是否出现滑移、翘曲、压痕或松动；
• 更换结构件时，重新建立基线，不沿用旧夹具的阈值。

“无缝刚性贴合”不是适用于所有项目的固定答案。接触刚度、缓冲和预紧方式应根据目标载荷、传感片结构和整机风险验证。

三、把模拟前端单独测一遍

FSR压力传感器需要配合读取电路。过冲或振荡可能来自传感器与结构，也可能来自运放稳定性、输入保护、供电、接地、布线、滤波或量程饱和。

排查时可以使用已知电信号或可控电阻变化对模拟前端做独立测试，同时记录原始节点和处理后节点。若某个异常只在特定电路或滤波设置下出现，应先修正信号链，再评估传感器。

电路带宽和采样设置不应套用固定倍数。应从目标载荷的有效频率范围、允许噪声、抗混叠要求、转换时间和数据处理方式反推，并用已知输入验证整条链路。

四、区分峰值、振荡与饱和

波形看起来“更高”不一定代表真实载荷更大。首先检查模拟前端和采集器是否饱和，再核对参考通道与FSR通道的时间对齐。随后比较：

1. 异常是否随加载位置或夹具变化；
2. 异常是否随电路量程、滤波或供电变化；
3. 异常是否在原始信号与处理后信号中同时存在；
4. 恢复到静置状态后，基线和灵敏度是否回到项目允许范围。

只有把机械、传感、电路和算法证据分开，才能判断峰值偏差来自哪里。单凭一条波形，不能把异常归因于所谓“材料惯性”或“应力波反射”。

五、重复冲击要观察趋势，不预设出现次数

重复冲击后的基线变化与载荷、接触面积、节奏、结构、环境、材料批次和测量方法有关。没有当前型号和工况的试验记录，不能断言漂移会在某个固定次数后出现，也不能把其他样件的循环数据写成当前寿命。

建议按预先定义的测量节点记录基线、指定载荷下的输出、恢复时间和外观状态，并保留每个样件的原始数据。若中途调整夹具、电路、软件或加载条件，应作为新的试验阶段记录，避免把条件变化误判为传感器漂移。

六、动态冲击验证记录表

常见问题

动态调整滤波后波形变平，是否说明问题解决了？

不一定。滤波可能同时削弱真实信号和噪声。应与参考载荷同步比较，并确认峰值、时间和状态判定仍满足项目目标。

多次测量取平均适合冲击峰值吗？

只有当事件可以重复、时间对齐方法明确且平均不会掩盖异常时才有意义。对不可重复事件，简单平均可能删除需要观察的差异。

出现基线漂移后能否只做软件归零？

先判断漂移来自夹具、传感器、电路还是环境。软件归零会改变基线，但不能自动恢复灵敏度，也不能证明结构或材料状态没有变化。

结语

动态冲击不是一个可以靠单条经验倍数解决的问题。可执行的顺序是：定义载荷与判据，固定夹具和装配，独立验证电路，进行同步采样，再按预定节点观察重复冲击趋势。所有结论都要回到当前样件、当前条件和可追溯原始数据。
