宝盛达技术专栏：FSR压力传感器信号调理电路设计与实践指南

随着智能传感市场的蓬勃发展，FSR（Force Sensing Resistor）压力传感器在各类嵌入式系统及人机交互设备中的应用日益广泛。然而，FSR传感器输出信号的特殊性，决定了信号调理电路的设计质量将直接影响整个测量系统的精度与稳定性。作为专业的薄膜开关及压力传感器制造商，深圳宝盛达科技有限公司在长期的技术支持与生产实践中积累了丰富的电路设计经验。
本文将从硬件工程角度，为您深度解析FSR传感器信号链中的核心设计要点。

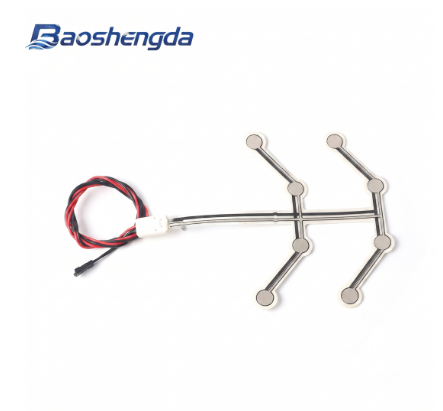

一、 核心基础：FSR传感器的等效电路模型

在电气特性上，FSR传感器可等效为一个可变电阻，其阻值会随着物理表面所受压力的增加而减小。
无外力状态：阻值通常高达兆欧（MΩ）级别。
受压状态：阻值可迅速降至千欧（kΩ）甚至百欧（Ω）级别。
这种宽范围的阻值跨度，是信号调理电路设计的核心挑战。在实际工程中，我们通常将FSR与一个固定电阻串联，构成分压电路。通过采集分压点的电压变化，即可间接计算出实时的压力数据。

二、 基础架构：分压电路的设计考量

分压电路是目前最成熟、应用最广泛的FSR信号调理基础方案。通常将FSR连接在电源与分压点之间，固定电阻接地，分压点电压直接接入ADC。
阻值选择策略：固定电阻的取值直接决定了系统的灵敏度和动态范围。经验法则建议：选择FSR在目标测量范围中点处的阻值。若应用需覆盖极宽的压力范围，则需考虑采用多量程切换方案或在特定区间内做出灵敏度取舍。
电源稳定性管理：分压电路的输出高度依赖供电电压。针对电池供电等可能存在电压波动的终端设备，宝盛达建议通过独立的LDO稳压器件为传感器电路供电，从源头消除电源波动带来的测量误差。

三、 信号放大：运算放大器的精准应用

当分压输出的电压幅度无法充分覆盖微控制器的ADC输入量程时，引入运算放大器（Op-Amp）是必不可少的环节。
同相放大电路：结构精简，适用于常规单端信号放大。设计时需特别关注运放的输入偏置电流对高阻抗信号源的潜在影响，以及带宽是否匹配系统的采样率。
差分放大电路：卓越的抗干扰能力使其成为复杂电磁环境的首选。若FSR传感器安装位置偏远，长引线易引入共模噪声，此时差分方案能最大程度保障信号的纯净度。

四、 噪声抑制：滤波电路的针对性设计

FSR传感器的原始信号中，往往夹杂着机械振动、电源纹波及环境电磁干扰。在ADC采样前级联滤波网络，是提升数据质量的关键步骤。
RC低通滤波器：成本最优解。截止频率需平衡“降噪效果”与“响应延迟”。动态测量场景截止频率不宜过低；而静态测量则可适当压低频率以换取极佳的平滑度。
宝盛达工程建议：在产品原型验证阶段，工程师应使用示波器捕获真实工况下的噪声频谱，进而精准设计有源滤波器或多级滤波的元器件参数。

五、 数据转换：ADC选型与采样策略

分辨率匹配：鉴于FSR的非线性物理特征，过高的ADC分辨率在受压末端（高压段）意义有限。常规应用中，12位至16位ADC已完全能满足绝大多数高精度场景的需求。
采样率权衡：静态监测仅需几赫兹（Hz），而高频动态交互则需要数百赫兹。在多通道阵列应用中，需在“通道总数”与“单通道采样率”之间进行系统级统筹。
软件优化：结合软件层的过采样（Oversampling）与数字滤波算法，可有效平滑随机噪声，提升系统的有效分辨率（ENOB）。

六、 算法赋能：非线性补偿方案

为解决FSR传感器的非线性输出特性，软件端的算法补偿至关重要。目前主流的嵌入式处理方案包括：
查表法（LUT）：预先标定并存储“电压-压力”映射表。运行效率极高，适合内存余量充足的系统。
多项式拟合：利用数学函数逼近特性曲线，在计算精度与内存占用间取得良好平衡。
分段线性化：将全量程切割为若干线性小段，是目前嵌入式工程中性价比最高、应用最广的补偿策略。

工程师常见问答 (FAQ)

Q1：分压电阻的取值是否有通用的经验法则？
A：建议将分压电阻阻值设定为FSR目标测量区间中点对应的阻值，以获取最对称的电压动态范围。若终端产品更侧重“轻触”检测，可适当减小阻值；若侧重“重压”检测，则应增大阻值。具体参数需结合项目规格书进行实测标定。
Q2：如何快速定位并排除FSR信号中的异常噪声？
A：建议采用“排他法”：
断开传感器，排查电源与运放的本底噪声；
接入传感器但保持空载，排查环境振动或空间辐射干扰；
模拟实际工况，分析机械动作与噪声的耦合关系。做好接地与线束屏蔽是解决此类问题的关键。

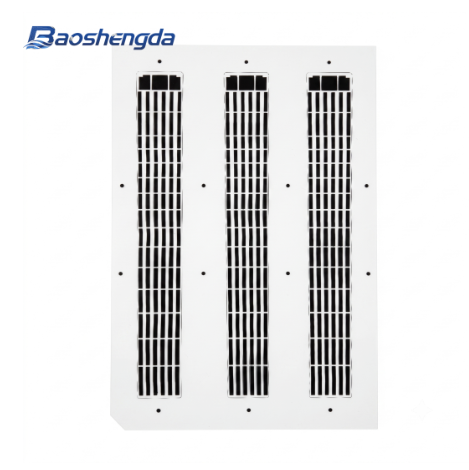

Q3：多通道FSR压力传感器阵列设计有哪些难点？
A：核心在于控制通道串扰与信号建立时间。若使用模拟多路复用器（Multiplexer），切换瞬间的电荷注入会导致采样失真。宝盛达建议：在通道进入复用器前增加电压缓冲级（Buffer），并在程序中为切换动作预留充足的稳定延时。
Q4：针对电池供电的便携设备，如何降低传感器部分的功耗？
A：硬件上选择超低功耗运放（微安级）；系统机制上采用“分时供电”策略，即仅在ADC采样窗口期为传感电路供电。对于非连续监测设备，可利用微控制器的中断唤醒机制，实现按需采样。

结语与技术支持

从薄膜按键到FSR压力传感器，优秀的信号调理电路设计是保障人机交互稳定性的基石。随着市场对高精度压力传感方案需求的不断攀升，深圳宝盛达科技有限公司不仅提供高品质的传感器硬件产品，更致力于为客户提供从选型评估、结构建议到电路设计的全流程技术赋能。
如果您在FSR传感器信号调理电路设计、或者薄膜开关与传感器的集成应用中遇到任何技术挑战，欢迎随时联系宝盛达工程团队。我们将为您提供专业的行业见解与定制化方案参考。
