传感器开发总是“测不准”？这份FSR压力传感器开发指南请查收

在嵌入式项目开发中，将FSR压力传感器集成到系统中，往往是许多工程师最头疼的环节之一。从硬件电路设计到数据漂移处理，每一个细节都决定了产品的用户体验。今天，我们将从驱动编写、信号处理到系统集成，带你解锁FSR开发的完整流程！

01. 硬件接口设计：选对电阻是关键 📏

FSR传感器的本质是“可变电阻”。最经典的方案莫过于分压电路：将FSR与一个固定电阻串联，通过测量中间的分压值来反映压力。
避坑指南：固定电阻的大小决定了你的测量线性度。建议取FSR在目标压力范围中间点的阻值作为固定电阻值，这样能获得最佳的动态分辨率。建议优先参考宝盛达的技术文档，那里有最推荐的电路拓扑。

02. ADC采样与处理：拒绝“虚假信号” ⚡

对于大多数应用，12位ADC的精度已足够。但如何从噪声中提取有效数据，才是驱动代码的核心：
硬件优化：在STM32平台，推荐使用 DMA + 定时器 的方式，后台自动采样，大幅释放CPU压力。

软件滤波：原始信号波动大？推荐组合方案：中值滤波（去脉冲） + 滑动平均（去平滑），轻松解决运动过程中的振动干扰。

传感器开发总是“测不准”？这份FSR压力传感器开发指南请查收 正文配图 1



03. 标定：传感器开发的“最后一公里” 🎯

每个FSR的电阻与压力曲线都有个体差异，批量生产时，标定必不可少。
方法论：选取5-8个均匀力值点，记录对应的ADC均值，建立对应表。
数学处理：可以采用多项式拟合或分段线性插值。宝盛达FAE团队可提供配套的标定数据模板和测试工装建议，让你批量标定不再手忙脚乱。

04. 多传感器集成：告别混乱 🔄

如果项目里有多个FSR，如何节省引脚？方案推荐：使用模拟多路复用器（如 CD4051）。
核心细节：切换通道后，请务必等待数十微秒的“稳定时间”再采样，否则读数会飘！

💡 工程师常见问题答疑 (FAQ)

Q：上电时数值乱跳怎么办？
A：建议在软件层面做一次“自动归零”。上电后在无载荷状态下采样，记录一个“基准零点”，或设置自适应的动态阈值。
Q：功耗太高怎么破？
A：FSR是无源器件，功耗主要来自ADC。使用大阻值分压电阻、采用“间歇性采样”模式，可以将功耗轻松压降至微安级别。
Q：采样频率应该设多少？
A：看场景！按键检测10Hz就够了；握力监测建议20-50Hz；机器人触觉反馈则需要200Hz以上。

结语

嵌入式开发的乐趣就在于将各种硬件“调教”到极致。如果您正在进行FSR相关的项目，或者在驱动、滤波、数据集成方面遇到了瓶颈，欢迎联系宝盛达团队。
我们为您准备了完整的技术资料包、参考设计方案及一对一的技术支持，助力您的产品快人一步上市！
如果你觉得这篇文章对你有启发，欢迎转发，分享给身边的一线开发工程师！

工程阅读提示与相关资料

内容复核：宝盛达工程团队（）。本文按公开页面内容与工程边界复核；具体参数、能力、费用和周期以双方确认文件为准。

内容复核：宝盛达工程团队（2026-08-22）。本文用于介绍选型思路与验证方法；文中参数、寿命、温度、防护等级及合规要求，均需按具体材料、结构、工况与双方确认的测试方法复核，不构成对所有项目的通用保证。

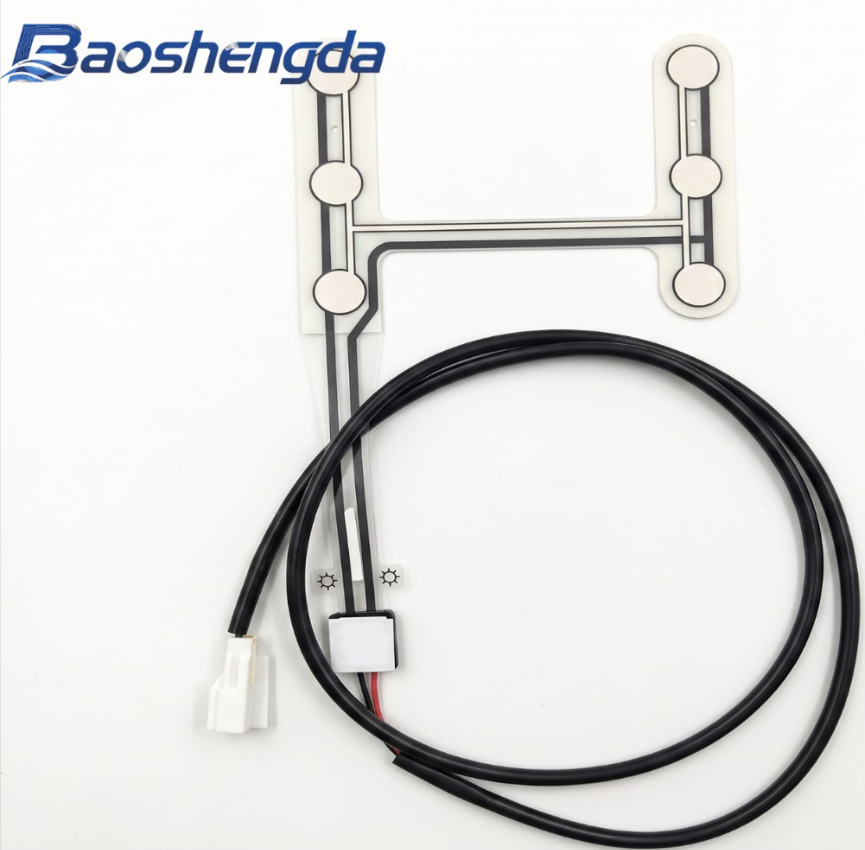

对应产品：FSR 压力传感器
