薄膜开关电路设计EMI防护核心要点｜资深工程设计指南

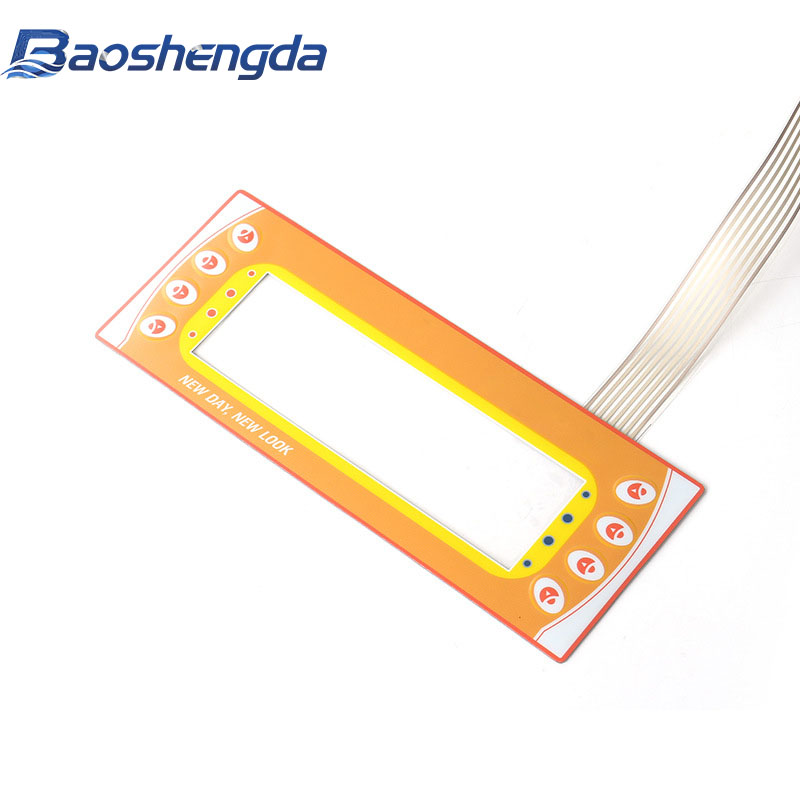

在整机电磁兼容性（EMC）设计中，薄膜开关作为设备人机交互的核心前端组件，其柔性电路的布线特性极易引发电磁干扰（EMI）问题。多数整机辐射超标、抗干扰能力弱、静电测试失效等问题，根源均来自薄膜开关电路设计的细节疏漏。

深圳市宝盛达科技深耕薄膜开关、柔性电路研发设计多年，积累了丰富的EMI整改与前置优化经验。本文结合大量落地项目案例，系统梳理薄膜开关电路设计的EMI防护核心要点、布局规范、接地策略及滤波屏蔽方案，为各类工业、医疗、工控、智能设备的EMC合规设计提供专业参考。

一、薄膜开关电路核心EMI特性

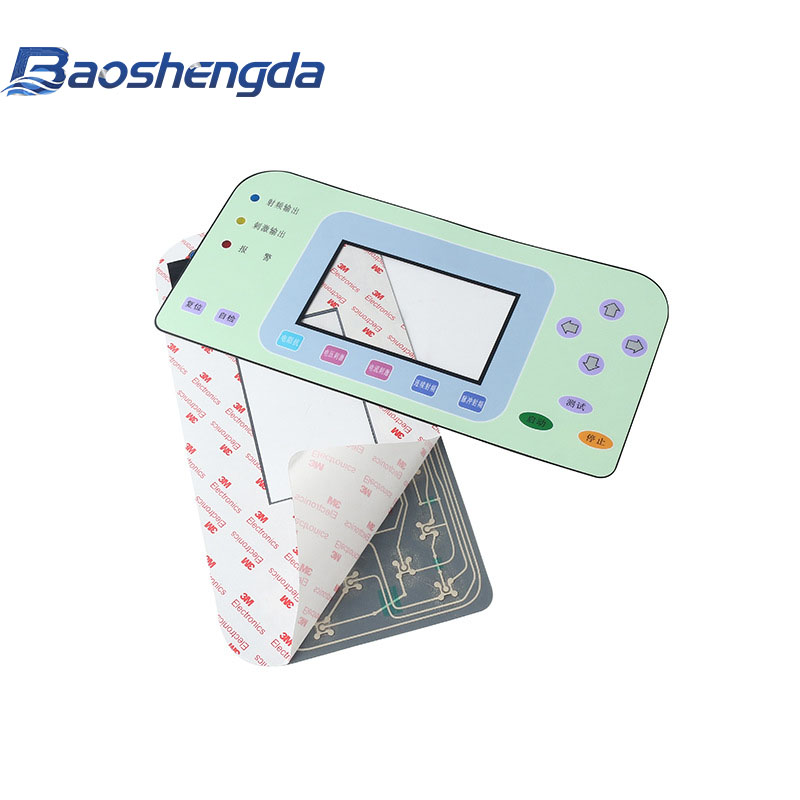

薄膜开关采用导电油墨印刷于柔性基材的平面电路结构，无传统PCB的屏蔽与规整布线优势，天然具备高频天线效应，核心EMI隐患集中在两点：

1. 高频辐射与接收干扰：平面印刷线路长度若接近干扰信号1/4波长，会转化为高效辐射体或信号接收体，引发整机辐射发射超标、敏感信号被干扰问题。

2. 触点瞬态传导噪声：按键通断瞬间会产生瞬时脉冲噪声，通过排线、尾线传导至主控电路，导致系统误触发、信号紊乱，降低整机抗干扰能力。

工程实践证明，薄膜开关EMI问题极少由单一因素导致，多是线路布局、接地设计、屏蔽滤波、结构绝缘多重因素叠加所致，必须在设计阶段整体统筹。

二、线路布局优化：从源头降低EMI风险

布线设计是薄膜开关EMI防护的第一道关卡，合理的布局可从源头规避串扰、辐射问题，是成本最低、效果最显著的优化手段。宝盛达电路设计评审中，重点把控以下规范：

1. 严控平行走线，减少电容串扰

尽量规避长距离、大面积平行布线，平行线路会形成寄生耦合电容，高频工况下串扰问题加剧。同类信号走线缩短平行长度，拉大线间距，杜绝密集并行布局。

2. 最小化信号回流环路面积

信号线与地线就近配对布置，大幅缩小信号回流环路。环路面积是电磁辐射、磁场干扰拾取的核心关键，环路越小，EMI辐射与敏感度越低。

3. 数模线路分区隔离

多路按键电路设计时，严格区分模拟信号线与数字信号线，分区布局、互不交叉。两类线路之间增设接地隔离带，彻底阻断信号串扰路径。

4. 强化矩阵交叉绝缘防护

按键矩阵行列线路交叉位置，必须保障绝缘层完整可靠，杜绝绝缘破损、厚度不足引发的线路耦合、漏电干扰，保障信号传输纯净性。

三、接地设计：EMI防护的核心基础

可靠的接地系统是解决薄膜开关EMI问题的核心，完整的接地设计包含电路工作地与结构屏蔽地两部分，缺一不可。

1. 电路地：打造低阻抗回流路径

保障薄膜开关电路地线完整、连续，无断点、无窄颈设计，最大程度降低地线阻抗。避免因地线阻抗过高产生地电位差，引发信号失真、低频干扰问题。

2. 屏蔽地：实现整机等电位连接

薄膜开关屏蔽层需与设备金属外壳、面板、整机大地可靠连通，形成完整屏蔽接地体系，释放感应电荷、屏蔽外部电磁场干扰。

3. 规避大尺寸地环路

大接地环路极易拾取空间磁场干扰，导致整机抗干扰测试失效。优先采用单点接地、星形接地方案，将薄膜开关接地端与主控电路接地端集中汇合，统一回流，杜绝多点接地形成的环路干扰。

四、屏蔽与滤波：高阶EMI合规方案

针对医疗、工控、精密仪器、高频设备等高EMC要求场景，仅靠布局与接地无法满足标准，需搭配屏蔽结构与滤波电路，实现全方位防护。

1. 内置屏蔽层结构设计

在薄膜开关面层与电路层之间增设接地导电屏蔽膜，可有效隔绝外部电磁场耦合干扰，同时抑制开关自身线路向外辐射干扰。设计时优化屏蔽层开孔位置与尺寸，兼顾按键操作手感、灵敏度与屏蔽完整性，不影响产品使用功能。

2. 尾线端专项滤波处理

在薄膜开关FPC尾线、排线接入主控的端口位置，增设共模扼流圈、高频滤波电容等滤波元件，精准抑制线路传导干扰、共模噪声。

宝盛达技术团队会根据设备干扰频段、信号带宽、传输速率精准选型，规避过度滤波导致的按键信号延迟、采样异常等问题，平衡EMI防护效果与产品使用性能。

五、落地案例：医疗设备薄膜开关EMI整改实录

项目背景：某高端医疗检测设备整机EMC测试中，特定高频段辐射发射持续超标，多次排查定位，故障源头为设备操作面板薄膜开关电路。

核心问题：开关线路存在长距离平行走线，信号环路面积过大；接地设计零散，无统一回流路径，缺乏隔离与滤波措施，高频工况下辐射噪声超标。

宝盛达整改方案：

1. 重构线路布局，优化走线走向，大幅缩小信号环路面积，删减过长平行走线；

2. 增设接地隔离带，分区隔离数模信号，阻断串扰路径；

3. 尾线端口加装适配频段的共模滤波组件，抑制传导与辐射噪声；

4. 优化接地方式，采用单点接地，统一回流路径，降低地阻抗干扰。

整改结果：复测对应频段辐射值完全符合医疗设备EMC强制标准，整机一次性通过测试，项目顺利量产交付。

六、设计阶段EMI自查清单（工程师必备）

为帮助客户规避后期整改成本，宝盛达建立标准化薄膜开关EMI设计自查体系，设计初期即可逐项校验：

• 线路平行走线长度、线间距是否合规，无超长密集并行布局

• 所有信号环路面积是否做到最小化布局

• 接地回路完整连续，地线低阻抗，无大环路、多点乱接地问题

• 高EMC要求场景是否匹配屏蔽层设计方案

• 尾线端口根据干扰特性配置对应的滤波防护器件

• 电路绝缘层耐压、绝缘可靠性满足整机工况与测试标准

• 导电油墨材质匹配场景需求，兼顾阻抗与抗干扰性能

七、常见技术问答

Q1：薄膜开关对整机EMI性能的影响大吗？

A：影响程度随设备工况而定。低频民用设备中影响较小；高频设备、精密检测设备、医疗工控设备中，薄膜开关的布线、接地、屏蔽设计直接决定整机EMC通过率，是不可忽视的关键组件，必须专项优化设计。

Q2：增加屏蔽层会不会影响按键手感与灵敏度？

A：正规结构设计的屏蔽层铺设在面层与电路层中间，不直接接触按键触控区域，不会改变按键触发手感。宝盛达通过优化屏蔽层材质、厚度与贴合工艺，可完美兼顾屏蔽性能、产品柔韧性与触控灵敏度。

Q3：如何精准评估薄膜开关的抗静电（ESD）能力？

A：依据行业及整机标准开展ESD静电测试，核心评估维度包含：面板表面电阻值、绝缘层耐压性能、接地回路可靠性、线路布局抗静电干扰能力。建议项目初期明确ESD等级要求，针对性定制电路与结构方案。

Q4：导电油墨选型对EMI防护有什么影响？

A：导电油墨的电阻率直接决定地线回流阻抗与抗干扰能力。银浆油墨导电性优、阻抗低，适配高端设备、高频场景，可有效降低接地干扰、提升屏蔽效果；碳浆油墨性价比更高，适用于普通低频民用产品。选型需结合整机EMC要求、成本预算综合匹配。
